Beschrijving

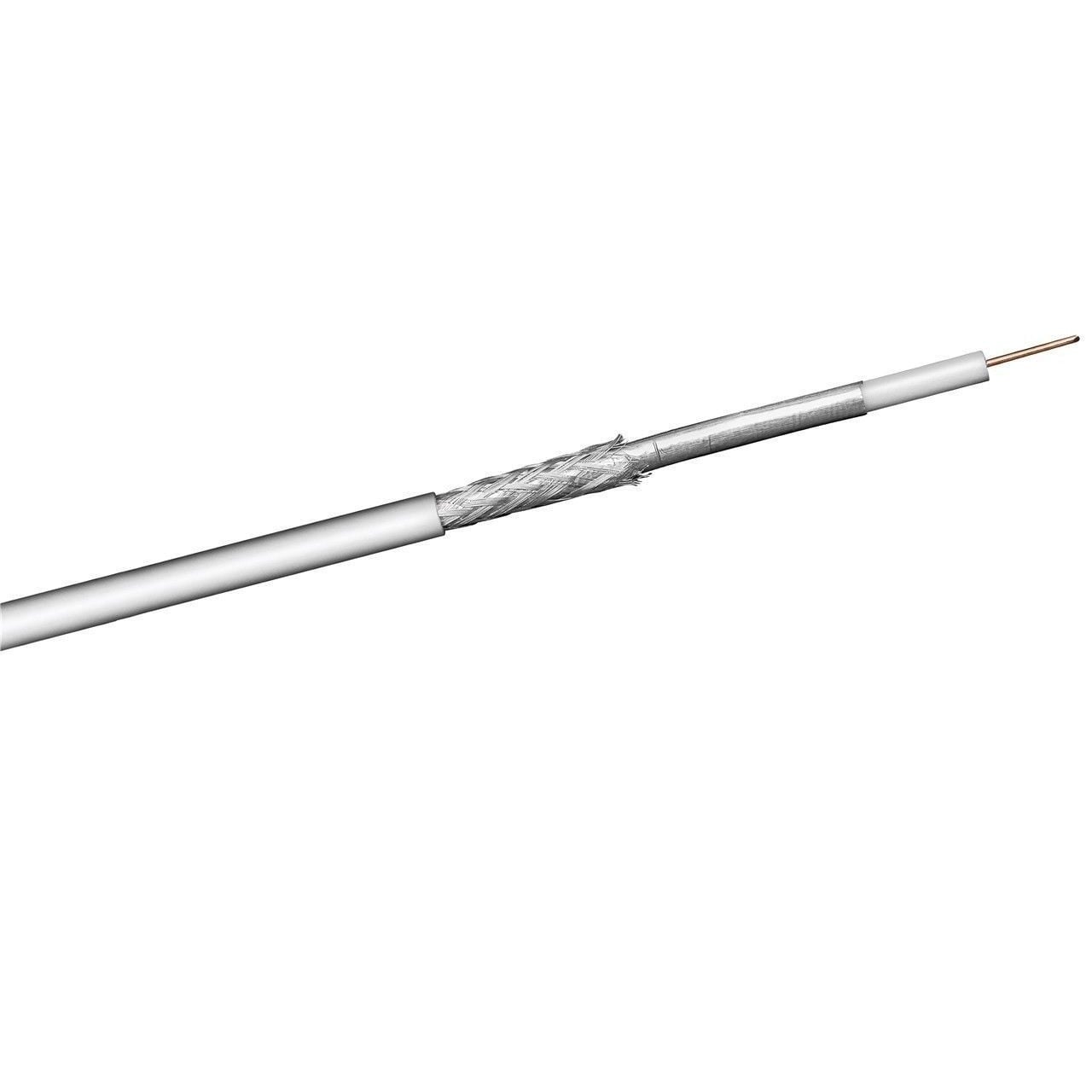

100 dB coaxkabel op haspel voor binnen (CCS)
Eenvoudige antenne kabel die u kunt gebruiken om binnen huis alle ruimtes te voorzien van een coaxaansluiting.
Geschikt voor eenvoudige huisinstallataties
Dit is de meest eenvoudige coaxkabel die wij verkopen. Gebruik deze kabel vooral bij eenvoudige huisinstallaties zonder al te veel geavanceerde diensten. Ook bij (veel) langere lengtes is het aan te raden om een betere kwaliteit coaxkabel te kopen.
Kenmerken:
- 2-voudige 100 dB afscherming (Screening Class A)
- geleider van CCS (Copper Clad Steel / Staal bekleed met koper)
- frequentiebereik: 5 – 2400 Mhz (2,4 GHz ready)
- CPR Approved: brandclassificatie Eca
Koper, aluminium en staal
Het is algemeen bekend dat koper het beste geleid. Omdat de koperprijs de laatste jaren flink stijgt gaan fabrikanten op zoek naar goedkopere alternatieven om zo de verkoopprijs te drukken. Alternatieven voor koper zijn aluminium (CCA) of staal (CCS). Deze kabels zien er vaak exact hetzelfde uit als koperen kabels. Daarom is het moeilijk om het verschil te herkennen. Nadelen van aluminium en stalen kabels ten opzichte van koper zijn dat ze meer verlies geven bij langere lengtes, de demping veel hoger is en de kans op kabelbreuken veel groter is.
CPR Approved / Eca
De Europese Commissie heeft op 1 juli 2016 de Construction Products Regulation (CPR) ingevoerd. Deze wetgeving heeft als doel om brandrisico’s binnen woningen en gebouwen te verminderen. CPR schrijft voor dat fabrikanten het brandgedrag van alle kabels, die gebruikt worden in gebouwgebonden installaties, voor 1 juli 2017 moeten laten testen, classificeren en certificeren. Nedis heeft zich geconformeerd aan deze Europese wetgeving en de kabels die voldoen aan deze norm hebben als toevoeging een classificering. Eca is de brandclassificatie voor kabels bij CPR en NEN 8012. Bij Fca is er geen brandklasse bepaald en wordt in de regel toegepast bij kabels die niet inpandig gebruikt worden.
Deze antennekabel kan gebruikt worden voor het doorgeven van:
- analoge en digitale TV en radio
- High Definition TV (HDTV)
- interactieve TV waaronder Video On Demand en Uitzending Gemist
- kabelinternet en telefonie
- satelliet TV
Om deze coax kabel optimaal te installeren heeft u nodig:
- Coax IEC connectoren (bijv. CSBW40995WT of CSGB40999WT)
- F-connector connectoren (bijv. CSGB41906ME)
- coaxkabel stripper (bijv. FIX-77136)
- kabelklemmen om de kabel netjes weg te werken (bijv. FIX-4040849170799)
Specificaties 100 dB coaxkabel op haspel voor binnen (CCS)
- installatiekabel voor binnen: wordt geleverd zonder connectoren
- type kabel: code niet bekend
- type ader: CCS (Copper Clad Steel / Staal bekleed met koper)
- afscherming: 100 dB / 2-voudig / Screening Class A
- frequentiebereik: 5 – 2400 Mhz (2,4 GHz ready)
- impedantie: 75 Ohm
- CPR Approved: brandclassificatie Eca
- insulatie: PE
- mantel: PVC
- diameter conductor: 1,1 mm
- diameter diëlektrisch (binnenste deel): 4,8 mm
- diameter buitenmantel: 6,8 mm
- conform: RoHS
- kleur: wit
- garantie: 2 jaar
Demping:
- 100 MHz: 6,1 dB / 100 m
- 200 MHz: 7,7 dB / 100 m
- 300 MHz: 9,6 dB / 100 m
- 500 MHz: 13,4 dB / 100 m
- 800 MHz: 17,7 dB / 100 m
- 1000 MHz: 20,2 dB / 100 m
- 1350 MHz: 22,5 dB / 100 m
- 1750 MHz: 26,7 dB / 100 m
- 2050 MHz: 30,6 dB / 100 m
- 2150 MHz: 32,1 dB / 100 m
