Beschrijving
Gebruik deze ontvangstkop om satelliet signalen te converteren naar een lagere frequentie zodat ze doorgestuurd kunnen worden naar ontvangers.
Kenmerken
- ontvangstsysteem voor converteren van satellietschotelsignalen naar 4 ontvangers en/of TV’s
- geschikt voor directe aansluiting: een multiswitch is niet nodig
- voorzien van stevige ingekapselde en weerbestendige behuizing
- extra bescherming van de F-connectoren door uittrekbare vochtbeveiliging
Specificaties

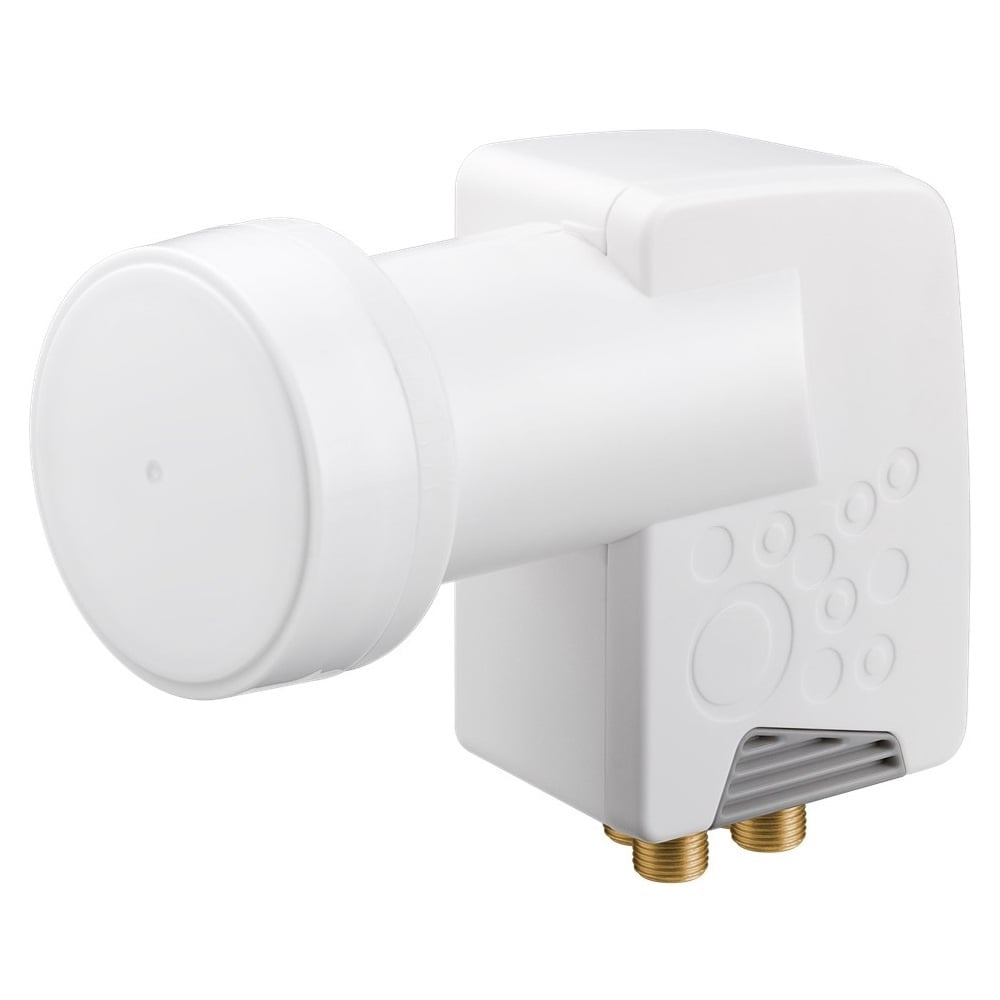

- type: Quad LNB
- aansluitingen: 4x F (vrouwelijk)
- geschikt voor: 1 satellietschotel > 4 ontvangers
- transmissie modi: DVB-S / DVB-S2
- compatibel met: 4K/UHS, HDTV en 3D ontvangst
- ingangsfrequentie low band: 10,70 – 11,70 GHz
- ingangsfrequentie high band: 11,70 – 12,75 GHz
- uitgangsfrequentie low band: 950 – 1.950 MHz
- uitgangsfrequentie high band: 1.100 – 2.150 MHz
- low band LO frequentie: 9.75 GHz
- high band LO frequentie: 10.6 GHz
- polariteit schakelvoltage: 10,5 – 14,2 VDC (verticaal) / 15,5 – 21 VDC (horizontaal)
- ruisgetal: 0,1 dB
- storingsvermogen: 1 kHz -60 dBc / 10 kHz -80 dBc / 100 kHz -100 dBc
- stroomverbruik: max. 200 mA
- conform: RoHS, CE, AEEA
- kleur: wit
- garantie: 2 jaar
Wat is een LNB
Omdat satellietsignalen erg zwak zijn is er een parabolische antenne nodig om ze te focussen en een LNB om de signalen te ontvangen. LNB is een afkorting voor Low Noise Block en wordt ook wel ontvangstkop of feedhorn genoemd.
Waar heeft u een LNB voor nodig?
Een LNB is een essentieel onderdeel van een satelliet installatie en is gemonteerd in het brandpunt van de schotelantenne. Een LNB converteert de signalen die via de satelliet ontvangen worden naar een lagere frequentie, zodat deze via een coaxkabel verder uw eigen kabelnetwerk ingebracht kunnen worden. Een LNB haalt tevens de ruis eruit en versterkt het signaal.
Universele Quad LNB
Een universele Quad LNB is geschikt voor vaste satelliet antennes. U kunt met een universele Quad LNB signalen ontvangen van 1 satelliet, en deze vervolgens via de F-aansluitingen van de LNB doosturen naar 4 satelliet ontvangers. Iedere ontvanger is direct verzonden met de LNB via een coaxkabel en elke ontvanger is afzonderlijk te bedienen. Alle ontvangers kunnen dus tegelijkertijd andere kanalen weergeven. U kunt een Quad LNB compatibel multiswitch gebruiken bij een Quad LNB, maar de Quad LNB werkt ook prima zonder.
Quad LNB VS Quattro LNB
Een Quad en Quattro LNB zijn niet hetzelfde. Waar een Quad LNB 4 aparte ontvangers direct aan kan sturen, dient u een Quattro LNB eerst op een multiswitch aan te sluiten. Omdat een Quattro LNB alle mogelijke signaalconfiguraties simultaan levert (horizontaal/verticaal en hoge band/lage band) kan deze niet direct aan een ontvanger aangesloten worden. Op de multiswitch kunt u dan vervolgens het gewenste aantal ontvangers aansluiten.
